本文由腾讯技术kernel分享，原题“tcp经典异常问题探讨与解决”，下文进行了排版和内容优化等。
tcp的经典异常问题无非就是丢包和连接中断，在这里我打算与各位聊一聊tcp的rst到底是什么？现网中的rst问题有哪些模样？我们如何去应对和解决？
本文将从tcp的rst技术原理、排查手段、现网痛难点案例三个方面，自上而下、循序渐进地给读者带来一套完整的分析方法和解决思路。
技术交流：
- 移动端im开发入门文章：《》
- 开源im框架源码：（）
）
本文是系列文章中的第15篇，本系列文章的大纲如下：
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》
《》（* 本文）
最近一年的时间里，现网碰到rst问题屡屡出现，一旦tcp连接中收到了rst包，大概率会导致连接中止或用户异常。
如何正确解决rst异常是较为棘手的问题。
本文关注的不是细节，而是方法论，也确实方法更为重要。笔者始终相信，一百个人眼中的哈姆雷特最终还是一个具体的人物形象，一百个rst异常最终也会是一个简短的小问题。
4.1概述
首先：我们需要确定的rst问题一定就是问题吗？如果rst发生了你会如何去解决？
读者可以尝试问下自己并解答这个问题，这里“停顿、停顿、停顿”来给大家一点时间思考。。。
好了，时间到，我们继续往下看。
rst分为两种：
- 1）一种是active rst；
- 2）一种是passive rst。
前者：多半是指的符合预期的reset行为，此种情况多半是属于机器自己主动触发，更具有先前意识，且和协议栈本身的细节关联性不强；后者：多半是指的机器也不清楚后面会发生什么，走一步看一步，如果不符合协议栈的if-else实现的rfc中条条杠杠的规则的情况下，那就只能reset重置了。

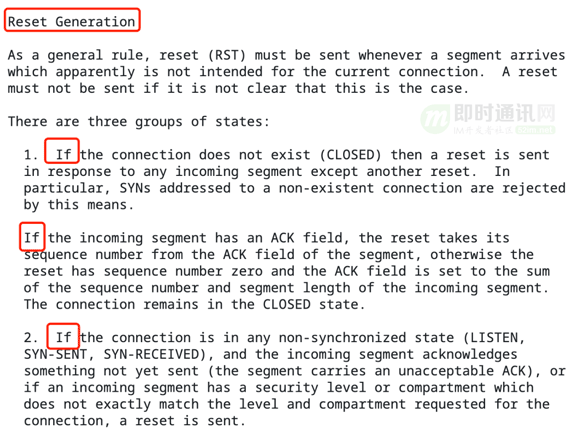

这里贴上最经典的最初对rst包的解释：
4.2active rst
那具体什么是active rst？
如果从tcpdump抓包上来看表现就是（如下图）rst的报文中含有了一串ack标识。
这个对应的内核代码为（如果感兴趣）：
tcp_send_active_reset()
-> skb = alloc_skb(max_tcp_header, priority);
-> tcp_init_nondata_skb(skb, tcp_acceptable_seq(sk), tcphdr_ack | tcphdr_rst);
-> tcp_transmit_skb()
通常发生active rst的有几种情况：
- 1）主动方调用close()的时候：上层却没有取走完数据（这个属于上层user自己犯下的错）。
- 2）主动方调用close()的时候：setsockopt设置了linger（这个标识代表我既然设置了这个，那close就赶快结束吧）。
- 3）主动方调用close()的时候：发现全局的tcp可用的内存不够了（这个可以sysctl调整tcp mem第三个参数），或，发现已经有太多的orphans了，这时候系统就是摆烂的意思：我也没辙了”，那就只能干脆点长痛不如短痛，结束吧。这个案例可以搜索(dmesg日志）“too many orphaned sockets”或“out of memory -- consider tuning tcp_mem”，匹配其中一个就容易中rst。
注：这里省略其他使用diag相关（如ss命令）的rst问题。上述三类是主要的active rst问题的情况。
4.3passive rst
现在继续说说另一种passive rst吧。
如果从抓包上来看表现就是（如下图）rst的报文中无ack标识，而且rst的seq等于它否定的报文的ack号（红色框的rst否定的黄色框的ack），当然还有另一种极小概率出现的特殊情况的表现我这里不贴出来了，它的表现形式就是rst的ack号为1。
这个对应的内核代码为（如果感兴趣）：
tcp_v4_send_reset()
if (th->ack) {
// 这里对应的就是上图中为何出现seq==ack
rep.th.seq = th->ack_seq;
} else {
// 极小概率，如果出现，那么rst包的就没有seq序列号
rep.th.ack = 1;
rep.th.ack_seq = htonl(ntohl(th->seq) th->syn th->fin
skb->len - (th->doff << 2));
}
通常发生passive rst的有哪些情况呢？这个远比active rst更复杂，场景更多。具体的需要看tcp的收、发的协议，文字的描述可以参考即可。
5.1概述
我们针对线上这么多的rst如何去分析呢？
首先的抓捕是一定需要的，这个可以在整体流程上给我们缩小排查范围。其次是，必须要手写抓捕异常调用rst的点，文末我会分享一些源码出来供参考。
那如何抓调用rst的点？这里只提供下思路。
5.2active rst
使用bpf*相关的工具抓捕tcp_send_active_reset()函数并打印堆栈即可，通过crash现场机器并输入“dis -l [addr]”可以得到具体的函数位置，比对源码就可以得知了。
可以使用bpftrace进行快速抓捕：
sudo bpftrace -e 'k:tcp_send_active_reset { @[kstack()] = count(); }'

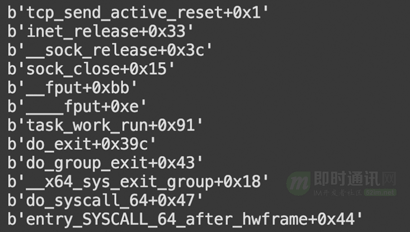

堆栈结果如图：
我们可以根据堆栈信息推算上下文。
5.3passive rst
使用bpf*相关的工具抓捕抓捕tcp_v4_send_reset()和其他若干小的地方即可，原理同上。
sudo bpftrace -e 'k:tcp_v4_send_reset { @[kstack()] = count(); }'
效果如图：
当然：无论哪种，我们抓到了堆栈后依然需要输出很多的关于skb和sk的信息，这个读者自行考虑即可。再补充一些抓捕小技巧，如果现网机器的rst数量较多时候，尽量使用匹配固定的ip port方式或其它关键字来减少打印输出，否则会消耗资源过多！
注：切记不能去抓捕reset tracepoint（具体函数：trace_tcp_send_reset()），这个tracepoint实现是有问题的，这个问题已经在社区内核中存在了7年之久！目前我正在修复中。
本章节我将用现网实际碰到的三个”离谱“而且让我非常”咬牙切齿“的case作为案例分析，当时在查这些问题的时候我提前告知业务“不保证有能力解决
”，不过最终还是用时间磨赢了bug。
对内核不感兴趣的同学可以不用纠结具体的细节，只需要知道一个过程即可。
对内核感兴趣的同学不妨可以一起构造rst然后自己再抓取的试试。
背景：这是线上出现概率/次数较多的一种类型的rst，业务总是抱怨为何我的连接莫名其妙的又没了。
我们先使用网络异常检测中最常用的工具：tcpdump。如下抓包的图片再结合前文对rst的两种分类（active && passive）可知，这是active rst。

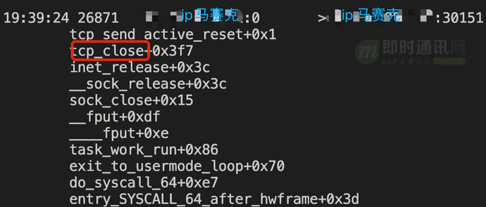

好，既然知道了是active rst，我们就针对性的在线上对关键函数抓捕，如下图所示。
通过crash命令找到了对应的源码，如下：

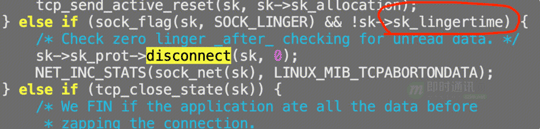

这时候便知是用户设置了linger，主动预期内的行为触发的rst，所以本例就解决了。不过插曲是，用户并不认为他设置了linger，这个怎么办？那就再抓一次sk->sk_lingertime值就好咯。
如下图所示：
计算：socket的flag是784，第5位（从右往左）是1，这个是so_linger位置位成功，但是同时linger_time为0。这个条件默认（符合预期）触发：上层用户退出时候，不走四次挥手，直接rst结束。
结论：linger的默认机制触发了加速结束tcp连接从而rst报文发出。
8.1概述
背景：某重点业务报告他们的某重点用户出现了莫名其妙的rst问题，而且每一次都是出现在三次握手阶段，复现概率约为——“按请求数来算的话差不多百万级别分之1的概率，概率极”（这是来自业务的原话）。
这里需要剧透一点的是，后文提到的两个场景下的rst的bug，都是由于相同的race condition导致的。rcu保护关注的是reader&writer的安全性（不会踩错地址），而不保护数据的实时性，这个很重要。所以当rcu与hashtable结合的时候，对整个表的增删和读如何保证数据的绝对的同步显得很重要！
8.2握手阶段的tcp bug
问题的表象是：三次握手完毕后client端给server端发送了数据，结果server端却发送了rst拒绝了。
分析：注意看上图最左边的第4和5这两行的时间间隔非常短，只有11微妙，11微妙是什么概念？查一次tcp socket的hash表可能都是几十微妙，这点时间完全可能会停顿在一个函数上。
当server端看到第三行的ack的时候几乎同时也看到了第四行的数据。
详细来说：这时候server端在握手最后一个环节，会在socket的hash表中删除一个老的socket（我们叫req sk），再插入一个新的socket（我们叫full sk），在删除和插入之间的这短暂的几微妙发生的时候，server收第行的数据的时候需要去到这个hash表中寻找（根据五元组）对应的socket来接受这个报文，结果在这个空档期间没有匹配到应该找到的socket，这时候没办法只能把当时上层最初监听的listener拿出来接收，这样就出现了错误，违背了协议栈的基本的设计：对于listener socket接收到了数据包，那么这个数据包是非预期的，应该发送rst！
cpu 0 cpu 1
----- -----
tcp_v4_rcv() syn_recv_sock()
inet_ehash_insert()
-> sk_nulls_del_node_init_rcu(osk)
__inet_lookup_established()
-> __sk_nulls_add_node_rcu(sk, list)
对应上图的cpu0就是server的第四行的读者，cpu1就是写者，对于cpu0而言，读到的数据可能是三种情况：
- 1）读到老的sk；
- 2）读到新的sk；
- 3）谁也读不到。

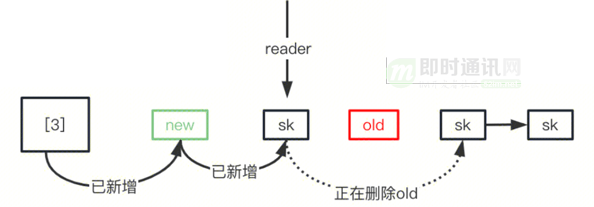

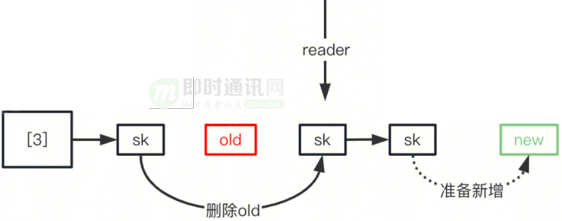

前两个都是可以接收，但是最后一个就是bug了——我们必须要找到两者之一！如下就是一种场景，无法正确找到new或者old。
那如何修复这个问题？在排查完整个握手规则后，发现只需要先插入新的sk到hash桶的尾部，再删除老的sk即可。
这样就会有几种情况：
- 1）两个同时都在，一定能匹配到其中一个；
- 2）匹配到新的。

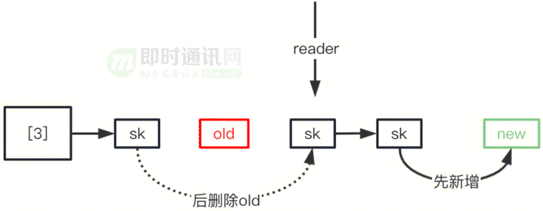

如下图：无论reader在哪里都能保证可以读到一个。
如下是正确的：
结论：第3行（client给server发生了握手最后一次ack）和第4行（client端给server发送了第一组数据）出现的并发问题。
8.3挥手阶段的bug
这个问题根因同上：rcu hash表的使用问题，在挥手阶段发起close()的一方竞争的乱序的收到了一个ack和一个fin ack触发，导致socket在最后接收fin ack时候没有匹配到任何一个socket，又只能拿出最初监听的listener来收包的时候，这时候出现了错误。但是这个原始代码中，是先插入新的sk再删除了老的sk，乍一听没有任何问题，但是实际上插入新的sk出现了问题，源码中插入到头部，这里需要插入到尾部才行！
出现问题的情景如下图：
结论：这个是原生内核长达十多年的一个实现上的bug，即为了性能考虑使用的rcu机制，由此必然引入的不准确性导致并发的问题，我定位并分析出这个问题的并发的根因，由此提交了一份bugfix patch到社区被接收（）。
9.1概述
背景：用户报告有以下两个痛点问题。
偶发性出现：
- 1）根本无法完成三次握手连接；
- 2）在传输数据的阶段突然被rst异常中止。
分析：我们很容易的通过tcp的设计推测到这种情况一定不是正常的、符合预期的行为。我抓取了passive rst后发现原因是tcp层无法通过收到的skb包寻找到对应的socket，要知道socket是最核心的tcp连接通信的基站，它保存了tcp应有的信息（wscale、seq、buf等等），如果skb无法找到socket，那么就像小时候的故事小蝌蚪找妈妈但是找不到回家的路一样。
那为什么会出现找不到socket？
经过排查发现线上配置了dnat规则，如下例子，凡是到达server端的1111端口或1112端口的都被转发到80端口接收。
// iptables a port -> b port
iptables ... -p tcp --port 1111 -j redirect --to-ports 80
iptables ... -p tcp --port 1112 -j redirect --to-ports 80

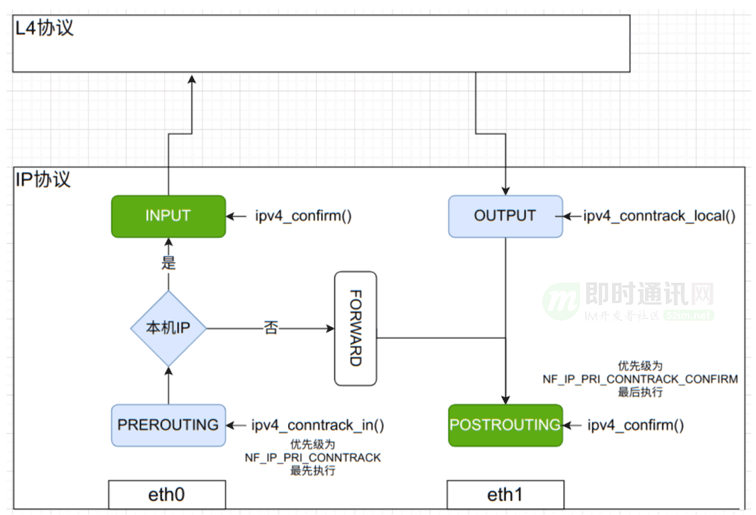

dnat netfilter的流程是什么样？
那么：有了dnat之后，凡是进入到server端的a port会被直接转发到b port，最后tcp完成接收。
完整的逻辑是这样：dnat的端口映射在ip层收包时候先进入prerouting流程，修改skb的dst_ip:dst_port为真正的最后映射的信息，而后由ip early demux机制针对skb中的原始信息src_ip:src_port（也就是a port）修改为dst_ip:dst_port（也就是使用b port），由此4元组hash选择一个sk，继而成功由tcp接收才对。
9.2两条流冲突触发的bug
如下：如果这时候有两条流量想要tcp建连，二者都是由同一个client端相同的ip和port发起连接，这时候第1条连接首先发起握手那么肯定可以顺利进行，而当第2条连接发起的时候抵达到server端的1112端口最终被转化为80端口，但是根据80端口可以发现我们已经建立了连接，所以第2条流三次握手直接失败。
1. saddr:12345 -> daddr:80 // 正常连接
2. saddr:12345 -> daddr:1112 -> daddr:80 // nat参与转化
（对内核细节不感兴趣的同学可以跳过此段）
我需要补充的信息是：nat转化port分为两次，对于上述第二条流，第一次转化1112为80，第二次转化12345为1112，最终此流变为[saddr:1112 -> daddr:80]。
1）第一条流：skb对应的sk是[saddr:12345 -> daddr:80]，这个没有nat参与。
2）第二条流：skb在ip层这时候nat刚完成第一次port（修改dport 1112为dport 80），然后进入了early demux机制，此时的4元组是[saddr:12345 -> daddr:80]，所以这时候匹配上了第一条流的sk，但是系统并不知情有问题了，紧接着nat第二次改变skb的port，变为[saddr:1112 -> daddr:80]，这个也是后续tcp层延续使用的，虽然这个4元组信息是对的，但是已经没有用了，因为early demux阶段已经获取、保存socket了。
注：内核修复后，对于第二条流就是放弃early demux阶段选择的4元组，而是安心等待nat完成两轮port的转化之后，使用[saddr:1112 -> daddr:80]来匹配socket，这时候发现没有对应的socket，就找到了listener socket，从而完成三次连接。
结论：这个是early demux dnat的bug，它未能解决冲突问题，导致了异常rst的发生。
9.3特殊skb触发的bug
注：在这个场景里面多了一个中间的gateway。
在本例中：我发现依然是熟知的一幕，skb无法lookup寻找到对应的socket，此时我们要相信一定不会lookup算法出错，因为此算法仅仅是做简单的4元组的hash计算与匹配。所以追溯异常的skb和socket的四元组信息是头等事情，经过对比果然发现skb的端口信息未能成功被iptables转化为b port，所以使用了含有a port的四元组信息去找socket，而socket当初的建立是使用了b port，所以skb与sk的相遇就这么擦身而过了。
（对内核细节不感兴趣的同学可以跳过后面大段）
那么为什么会dnat无法转化？
我们先看下，异常未被转化的skb和应当能接收的socket的4元组信息：
// 2.2.2.2是去敏后的server端ip地址，另外两个是client的ip
sk info: 1.1.1.1:1111 <-> 2.2.2.2:80 // 我们可以知道真实的socket的建立是使用了80端口
skb info: 1.1.1.2:2222 <-> 2.2.2.2:1112 // 异常的skb未成功将1112端口转化为80端口
client->gw->server的流程中，由于gw侧发送了一些unknown skb再加上client端发送了一些out-of-window的包，导致进入到server的netfilter阶段会被识别出来invalid异常，这个异常被识别后直接清除netfilter保持的该有的流信息，继而异常的skb抵达dnat阶段后无法转化端口（因为判断转化的流信息没有了），最终skb无法成功转化port端口号。
这个是netfilter dnat的设计上的bug。
我认为：无论是否有netfilter，都不应当是tcp的行为被改变，所以如果netfilter识别到了问题所在：
- 1）要么忽视，直接传给tcp，交给tcp处理；
- 2）要么丢弃，这样也能避免rst的发生。
但是：就这么一个小小的细节上，我和社区的几个维护者拉锯战的battle了三百回合（），可惜虽然有一个维护者ack了我的补丁，但是另外的维护者考虑netfilter不适合用于丢包功能，所以让用户去使用iptables --log功能、检测出invalid异常包、继而用iptables配置主动丢弃。就凭这点，我认为严重违背了user friendly的初衷，这些应该是default默认功能才对。此时的我虽然表面打不过，但是在内心世界里很显然我battle赢了...
结论：netfilter识别异常的skb未能成功保留dnat信息，导致最后port端口不能成功被转化，从而触发了tcp的rst行为。
rst问题并不可怕，只要思路理清楚，先判断类型，再抓取对应代码，继而翻出rfc协议，最后分析源码就能搞定，仅仅四步就可以了 ：）。
希望这篇文章对大家有用。
这里列一下bcc的工具源码，感兴趣的同学可以自行查阅。
如下是针对4.14内核写的，如果是更高版本需要调整一些python与c对照的格式问题。

#!/usr/bin/env python
from __future__ import print_function
from bcc import bpf
import argparse
from time import strftime
from socket import inet_ntop, af_inet, af_inet6
from struct import pack
import ctypes as ct
from time import sleep
from bcc import tcp
# arguments
examples = """examples:
./tcpdrop # trace kernel tcp drops
"""
parser = argparse.argumentparser(
description="trace tcp drops by the kernel",
formatter_class=argparse.rawdescriptionhelpformatter,
epilog=examples)
parser.add_argument("--ebpf", action="store_true",
help=argparse.suppress)
args = parser.parse_args()
debug = 0
# define bpf program
bpf_text = """
#include
#include
#include
#include
#include
bpf_stack_trace(stack_traces, 1024);
struct ipv4_data_t {
u32 pid;
u64 is_sknull;
u32 saddr;
u32 daddr;
u16 sport;
u16 dport;
u8 state;
u8 tcpflags;
u32 stack_id;
};
bpf_perf_output(ipv4_events);
struct active_data_t {
u32 pid;
u32 saddr;
u32 daddr;
u16 sport;
u16 dport;
u32 stack_id;
};
bpf_perf_output(active_events);
static struct tcphdr *skb_to_tcphdr(const struct sk_buff *skb)
{
// unstable api. verify logic in tcp_hdr() -> skb_transport_header().
return (struct tcphdr *)(skb->head skb->transport_header);
}
static inline struct iphdr *skb_to_iphdr(const struct sk_buff *skb)
{
// unstable api. verify logic in ip_hdr() -> skb_network_header().
return (struct iphdr *)(skb->head skb->network_header);
}
// from include/net/tcp.h:
#ifndef tcp_flag_byte
#define tcp_flag_byte(th) (((u_int8_t *)th)[13])
#endif
int trace_tcp_v4_send_reset(struct pt_regs *ctx, struct sock *sk, struct sk_buff *skb)
{
u8 is_sk_null = sk ? 0 : 1;
u8 state = sk ? (u8)sk->__sk_common.skc_state : 1;
u32 pid = bpf_get_current_pid_tgid();
struct iphdr *ip = skb_to_iphdr(skb);
u32 daddr = ip->daddr;
u32 saddr = ip->saddr;
// pull in details from the packet headers and the sock struct
u16 family = sk->__sk_common.skc_family;
u16 sport = 0, dport = 0;
struct tcphdr *tcp = skb_to_tcphdr(skb);
u8 tcpflags = ((u_int8_t *)tcp)[13];
sport = tcp->source;
dport = tcp->dest;
sport = ntohs(sport);
dport = ntohs(dport);
if (family == af_inet &&
(saddr == 16777343 && daddr == 16777343) &&
(sport == 8004 || dport == 8004)) {
struct ipv4_data_t data4 = {};
data4.pid = pid;
data4.saddr = saddr;
data4.daddr = daddr;
data4.dport = dport;
data4.sport = sport;
data4.state = state;
data4.tcpflags = tcpflags;
data4.stack_id = stack_traces.get_stackid(ctx, 0);
ipv4_events.perf_submit(ctx, &data4, sizeof(data4));
}
return 0;
}
int trace_tcp_send_active_reset(struct pt_regs *ctx, struct sock *sk, unsigned int priority)
{
u32 pid = bpf_get_current_pid_tgid() >> 32;
u32 saddr = 0, daddr = 0;
u16 family = af_inet;
u16 sport = 0, dport = 0;
// sport is not right
sport = sk->__sk_common.skc_num;
dport = sk->__sk_common.skc_dport;
dport = ntohs(dport);
saddr = sk->__sk_common.skc_rcv_saddr;
daddr = sk->__sk_common.skc_daddr;
if (family == af_inet && (saddr == 16777343 && daddr == 16777343)) {
struct active_data_t data4 = {};
data4.pid = pid;
data4.saddr = saddr;
data4.daddr = daddr;
data4.dport = dport;
data4.sport = sport;
data4.stack_id = stack_traces.get_stackid(ctx, 0);
active_events.perf_submit(ctx, &data4, sizeof(data4));
}
return 0;
}
"""
if debug or args.ebpf:
print(bpf_text)
if args.ebpf:
exit()
# event data
class data_ipv4(ct.structure):
_fields_ = [
("pid", ct.c_uint),
("is_sknull", ct.c_ulonglong),
("saddr", ct.c_uint),
("daddr", ct.c_uint),
("sport", ct.c_ushort),
("dport", ct.c_ushort),
("state", ct.c_ubyte),
("tcpflags", ct.c_ubyte),
("stack_id", ct.c_ulong)
]
class data_active(ct.structure):
_fields_ = [
("pid", ct.c_uint),
("saddr", ct.c_uint),
("daddr", ct.c_uint),
("sport", ct.c_ushort),
("dport", ct.c_ushort),
("stack_id", ct.c_ulong)
]
# process event
def print_ipv4_event(cpu, data, size):
event = ct.cast(data, ct.pointer(data_ipv4)).contents
if event.is_sknull is 1:
print("%-8s %-7d %-20s > %-20s %s (%s)" % (
strftime("%h:%m:%s"), event.pid,
"%s:%d" % (inet_ntop(af_inet, pack('i', event.saddr)), event.sport),
"%s:%s" % (inet_ntop(af_inet, pack('i', event.daddr)), event.dport),
"sk-is-null", tcp.flags2str(event.tcpflags)))
else:
print("%-8s %-7d %-20s > %-20s %s (%s)" % (
strftime("%h:%m:%s"), event.pid,
"%s:%d" % (inet_ntop(af_inet, pack('i', event.saddr)), event.sport),
"%s:%s" % (inet_ntop(af_inet, pack('i', event.daddr)), event.dport),
tcp.tcpstate[event.state], tcp.flags2str(event.tcpflags)))
for addr in stack_traces.walk(event.stack_id):
sym = b.ksym(addr, show_offset=true)
print("\t%s" % sym)
print("")
def print_active_event(cpu, data, size):
event = ct.cast(data, ct.pointer(data_active)).contents
print("%-8s %-7d %-20s > %-20s" % (
strftime("%h:%m:%s"), event.pid,
"%s:%d" % (inet_ntop(af_inet, pack('i', event.saddr)), event.sport),
"%s:%d" % (inet_ntop(af_inet, pack('i', event.daddr)), event.dport)))
for addr in stack_traces.walk(event.stack_id):
sym = b.ksym(addr, show_offset=true)
print("\t%s" % sym)
print("")
# initialize bpf
b = bpf(text=bpf_text)
if b.get_kprobe_functions(b"tcp_v4_send_reset"):
b.attach_kprobe(event="tcp_v4_send_reset", fn_name="trace_tcp_v4_send_reset")
else:
print("error: tcp_drop() kernel function not found or traceable. "
"older kernel versions not supported.")
exit()
if b.get_kprobe_functions(b"tcp_send_active_reset"):
b.attach_kprobe(event="tcp_send_active_reset", fn_name="trace_tcp_send_active_reset")
else:
print("error: tcp_v4_send_reset() kernel function")
exit()
stack_traces = b.get_table("stack_traces")
# header
print("%-8s %-6s %-2s %-20s > %-20s %s (%s)" % ("time", "pid", "ip",
"saddr:sport", "daddr:dport", "state", "flags"))
# read events
b["ipv4_events"].open_perf_buffer(print_ipv4_event)
#b["active_events"].open_perf_buffer(print_active_event)
while 1:
try:
b.perf_buffer_poll()
except keyboardinterrupt:
exit()
